7 العوامل المثبتة لجهودكم 2026 اختيار اقتران ميكانيكي مخدد: دليل المشتري

خلاصة

يعد اختيار أداة التوصيل الميكانيكية المحززة قرارًا له آثار بعيدة المدى على السلامة التشغيلية, أمان, والكفاءة الاقتصادية لأنظمة الأنابيب. يفحص هذا التحليل العوامل الحاسمة السبعة التي تحدد عملية الاختيار هذه 2026. إنه يتحرك إلى ما هو أبعد من نظرة عامة سطحية لتوفير نظرة عميقة, استكشاف دقيق لتصنيفات الضغط ودرجة الحرارة, علم المواد من العلب والحشيات, والمتطلبات المحددة لتطبيقات متنوعة مثل الحماية من الحرائق والتدفئة والتهوية وتكييف الهواء (HVAC).. يبحث الخطاب أيضًا في التفاصيل الدقيقة لتوافق الأنابيب, الانقسام الوظيفي بين أدوات التوصيل المرنة والصلبة, الأهمية غير القابلة للتفاوض للشهادات التنظيمية, ونظرة شاملة لإجمالي تكلفة الملكية. من خلال تقسيم هذه الاعتبارات الهندسية المعقدة إلى مكونات يسهل الوصول إليها, يعد هذا الدليل بمثابة نص تأسيسي للمهندسين, مديري المشاريع, والفنيين. الهدف هو تعزيز الفهم الشامل الذي يمكّن أصحاب المصلحة من تقديم معلومات مستنيرة, القرارات المبنية على البيانات, وبالتالي ضمان الموثوقية والأداء على المدى الطويل لنظام ربط الأنابيب الميكانيكي.

الوجبات السريعة الرئيسية

• تأكد من أن معدلات الضغط ودرجة الحرارة تتجاوز الحد الأقصى لظروف التشغيل للنظام.
• حدد مواد الحشية بناءً على نطاق السوائل ودرجة الحرارة المحدد لتطبيقك.
• اختر أداة توصيل ميكانيكية محززة مرنة أو صلبة بناءً على احتياجات حركة النظام.
• تأكد من أن أداة التوصيل تحمل الشهادات اللازمة, مثل UL أو FM, للاستخدام المقصود منه.
• تقييم التكلفة الإجمالية, بما في ذلك سرعة التثبيت وتقليل الصيانة, وليس فقط سعر الوحدة.
• تأكد من الإعداد المناسب لنهاية الأنبوب والحز لضمان الأمان, ختم مانع للتسرب.
• ضع في اعتبارك المتطلبات الفريدة لنظامك, سواء كان ذلك للحماية من الحرائق, التدفئة والتهوية وتكييف الهواء, أو الاستخدام الصناعي.

جدول المحتويات

• عامل 1: فحص قدرات الضغط ودرجة الحرارة
• عامل 2: الاختيار الأساسي لمواد الإسكان والحشية
• عامل 3: محاذاة أداة التوصيل مع التطبيق المقصود
• عامل 4: ضمان توافق الأنابيب غير الملحومة وإعدادها
• عامل 5: فك رموز أدوار أدوات التوصيل المرنة مقابل أدوات التوصيل الصلبة
• عامل 6: الدور الذي لا غنى عنه للشهادات والمعايير
• عامل 7: تقييم كفاءة التثبيت وتكاليف الملكية طويلة الأجل
• الأسئلة المتداولة (التعليمات)
• خاتمة
• مراجع

عامل 1: فحص قدرات الضغط ودرجة الحرارة

عندما نبدأ عملية اختيار أداة التوصيل الميكانيكية المحززة, مسؤوليتنا الأولى والأكثر أهمية هي تجاه القوى المادية التي سيتحملها النظام. تخيل نظام الأنابيب كنظام الدورة الدموية لمبنى أو مصنع صناعي. الضغط داخل هذه الأنابيب يشبه ضغط الدم, ودرجة الحرارة مثل درجة حرارة الجسم. إذا كانت المكونات التي تحتوي على هذه القوى ليست قوية بما فيه الكفاية, ويمكن أن تتراوح العواقب من تسربات طفيفة إلى حالات فشل كارثية. لذلك, إن الفحص الدقيق لتصنيفات الضغط ودرجة الحرارة ليس مجرد خانة اختيار فنية; إنه حجر الزاوية لتصميم آمن وموثوق.

يمثل تصنيف الضغط لأداة التوصيل الميكانيكية المحززة الحد الأقصى للضغط الداخلي الذي يمكن أن تتحمله بأمان أثناء التشغيل. هذا ليس رقمًا يجب الاستخفاف به أو مطابقته تمامًا لضغط التشغيل المتوقع لنظامك. النهج المهني يتطلب هامش أمان كبير. فكر في الأمر كجسر مصمم للاحتفاظ به 10 طن. لن تشعر بالراحة عند قيادة شاحنة وزنها 9.9 طن فوقها بشكل متكرر, يوما بعد يوم. قد ترغب في أن تكون سعة الجسر أعلى بكثير من أي حمولة من المتوقع أن يحملها على الإطلاق. وينطبق نفس المبدأ هنا.

فهم تقييمات الضغط: ضغط العمل مقابل. ضغط الاختبار

من المهم التمييز بين شخصيتين قد تواجههما: ضغط العمل وضغط الاختبار. إن ضغط العمل هو الحد الأقصى للضغط المستمر الذي تم تصميم أداة التوصيل للتعامل معه طوال فترة خدمتها. هذا هو الرقم الأساسي الذي ستستخدمه لتحديد مكون لنظامك. على سبيل المثال, النظام الذي يعمل في 200 PSI (جنيه لكل بوصة مربعة) يجب استخدام أدوات التوصيل المصنفة أعلى بكثير من هذا, ربما في 300 رطل لكل بوصة مربعة أو أعلى, اعتمادا على التطبيق والرموز الحاكمة.

ضغط الاختبار, على الجانب الآخر, هي قيمة أعلى تستخدم أثناء التصنيع أو تشغيل النظام للتحقق من سلامته. غالبًا ما يتم اختبار النظام هيدروستاتيكيًا عند 1.5 أضعاف ضغط العمل لمدة قصيرة. يجب أن تكون أداة التوصيل قادرة على تحمل ضغط الاختبار هذا دون فشل, ولكنها ليست مصممة للعمل على هذا المستوى بشكل مستمر. يمكن أن يؤدي الخلط بين هاتين القيمتين إلى نقص خطير في مواصفات المكونات.

إن قدرة الاحتفاظ بالضغط للوصلة الميكانيكية المحززة هي وظيفة لعدة عناصر متفاعلة: قوة السكن الحديد الدكتايل, تصميم مسامير القفل, ومرونة الحشية. كما يتم تشديد البراغي, إنهم يجمعون شرائح الإسكان معًا, تثبيتهم بقوة في أخاديد الأنبوب. يؤدي هذا الإجراء في نفس الوقت إلى ضغط حشية المطاط الصناعي, خلق ختم إيجابي. ثم يعمل الضغط الداخلي للسائل على الحشية, مزيد من تنشيطه وتعزيز فعالية الختم. هذا التصميم الذكي, غالبا ما يشار إليها باسم أ “على شكل حرف C” طوقا, يستخدم ضغط النظام الخاص لتعزيز سلامة المفصل.

المفهوم الحاسم الذي يجب فهمه هو العلاقة بين قطر الأنبوب ومعدل الضغط. عمومًا, لنموذج اقتران معين, يتناقص معدل الضغط الأقصى مع زيادة قطر الأنبوب. هذه مسألة فيزياء بسيطة. القوة الإجمالية المطبقة على أداة التوصيل هي الضغط مضروبًا في المساحة الداخلية للأنبوب (القوة = الضغط × المساحة). كما ينمو قطر الأنبوب, تزداد مساحة السطح الذي يؤثر عليه الضغط بشكل تربيعي, مما يؤدي إلى قوة إجمالية أكبر بكثير يجب على أداة التوصيل تقييدها.

النظر في الجدول التالي, وهو ما يوضح العلاقة النموذجية بين حجم الأنبوب وتصنيف الضغط لقارنة التوصيل الميكانيكية القياسية ذات الأخدود الصلب.

حجم الأنبوب الاسمي (مصادر القدرة النووية)	سمك الجدار (جدول)	الأعلى. ضغط العمل (PSI)
2 بوصة	ش. 40	1000 PSI
4 بوصة	ش. 40	1000 PSI
6 بوصة	ش. 40	750 PSI
8 بوصة	ش. 40	600 PSI
12 بوصة	ش. 40	500 PSI

كما ترون, قدرة الضغط ليست ثابتة في جميع الأحجام. المحدد الذي يفترض أ 1000 تصنيف PSI متاح لأنبوب مقاس 12 بوصة, بناءً على خبرتهم في استخدام الأنابيب مقاس 4 بوصات, سوف يرتكب خطأ كبيرا. قم دائمًا بمراجعة أوراق البيانات الفنية الخاصة بالشركة المصنعة لمعرفة الحجم الدقيق وجدول الأنابيب الذي تستخدمه.

تأثير درجة الحرارة على الأداء

تماما كما يمارس الضغط قوة من الداخل, تمارس درجة الحرارة تأثيرها العميق على كل مكون من مكونات أداة التوصيل الميكانيكية المحززة. وهذا التأثير ذو شقين: أنه يؤثر على الخواص الميكانيكية للإسكان والمسامير, و, أكثر انتقادا, فهو يؤثر على أداء وعمر الحشية المرنة.

عادةً ما يكون غلاف حديد الدكتايل والمسامير الفولاذية مستقرًا تمامًا عبر نطاقات درجات الحرارة التي تظهر في معظم أنظمة التدفئة والتهوية وتكييف الهواء (HVAC) والحماية من الحرائق (على سبيل المثال, -30درجة فهرنهايت إلى 230 درجة فهرنهايت أو -34 درجة مئوية إلى 110 درجة مئوية). حديد الدكتايل, مادة تدعمها الشركات المصنعة مثل , معروف بأدائه الممتاز في درجات الحرارة الباردة والمرتفعة مقارنة بالمواد الأكثر هشاشة (مجموعة صب جيانغزي, بدون تاريخ-ب). لكن, في التطبيقات الصناعية التي تنطوي على البخار, سوائل ذات درجة حرارة عالية, أو السوائل المبردة, قد يتطلب اختيار المواد المستخدمة في الغلاف نفسه اهتمامًا خاصًا بالسبائك المصممة لتلك الظروف المتطرفة.

بطل الرواية الحقيقي في قصة درجة الحرارة هو الحشية. كل نوع من المطاط الصناعي (والتي سنستكشفها بالتفصيل في القسم التالي) لديه نطاق درجة حرارة محدد يعمل من خلاله على النحو الأمثل. تجاوز هذا النطاق يمكن أن يكون له عواقب وخيمة.

إذا كانت درجة الحرارة مرتفعة جدًا, يمكن أن يخضع المطاط الصناعي لتشوه دائم (مجموعة ضغط), تصبح هشة, أو حتى تتحلل كيميائيا. لم تعد الحشية التي فقدت مرونتها قادرة على سد الفجوات والعيوب بين الأنبوب والوصلة بشكل فعال, مما يؤدي إلى التسريبات, خاصة أثناء دورات درجة حرارة النظام.

على العكس من ذلك, إذا كانت درجة الحرارة منخفضة جدًا, يمكن أن تفقد الحشية مرونتها وتصبح صلبة, تقريبا مثل الزجاج. وهذا ما يُعرف بدرجة حرارة التزجج. الحشية التي تصلب بسبب البرد لا يمكنها إغلاق المفصل بشكل صحيح, ويصبح عرضة للتشقق والفشل, خاصة إذا كان النظام عرضة للاهتزاز أو الحركة.

لذلك, يتطلب اختيار أداة التوصيل الميكانيكية المحززة معرفة ليس فقط متوسط ​​درجة حرارة التشغيل، بل النطاق الكامل لدرجات الحرارة المتوقعة, بما في ذلك الرحلات المحتملة أثناء بدء التشغيل, اغلق, أو اضطرابات العملية. نظام مصمم للمياه المبردة عند درجة حرارة 40 درجة فهرنهايت (4درجة مئوية) قد تواجه درجات حرارة محيطة تصل إلى 100 درجة فهرنهايت (38درجة مئوية) عندما تغلق في الصيف. يجب أن تكون الحشية المختارة قادرة على التعامل مع هذا النطاق بأكمله دون تدهور.

في ملخص, إن تقييمات الضغط ودرجة الحرارة ليست مجرد أرقام في ورقة البيانات. إنها اللغة الأساسية التي تصف الحدود المادية للمكون. إن تجاهلها أو تفسيرها بشكل فضفاض هو بمثابة دعوة للمخاطرة. عميق, إن الفهم المحترم لهذه المعايير هو الخطوة الأولى نحو بناء نظام أنابيب ليس فقط وظيفيًا ولكنه أيضًا دائم وآمن.

عامل 2: الاختيار الأساسي لمواد الإسكان والحشية

بعد تحديد الحدود الحرجة للضغط ودرجة الحرارة, نوجه انتباهنا الآن إلى جوهر أداة التوصيل الميكانيكية المحززة: موادها. اختيار المواد للإسكان والحشية ليس مسألة اختيار تعسفي; إنه عمل هندسي متعمد يحدد قوة أداة التوصيل بشكل مباشر, المقاومة للتآكل, والعمر النهائي. أداة التوصيل عبارة عن مجموعة من الأجزاء التي تعمل بشكل متضافر, وسلامة الكل تعتمد كليًا على مدى ملاءمة كل جزء لدوره المحدد.

المكونان الرئيسيان اللذان يجب أن نأخذهما في الاعتبار هما قطاعات الإسكان, والتي توفر القوة الهيكلية, والحشية, الذي يوفر الختم. دعونا نفكر في الغلاف باعتباره الهيكل العظمي للمفصل الصلب, قوي, والحاملة. الحشية, ثم, هي الأنسجة الرخوة المرنة, مرن, والمسؤولة عن احتواء سائل النظام. يجب اختيار كلاهما مع فهم واضح للضغوط الميكانيكية والبيئة الكيميائية التي سيواجهونها.

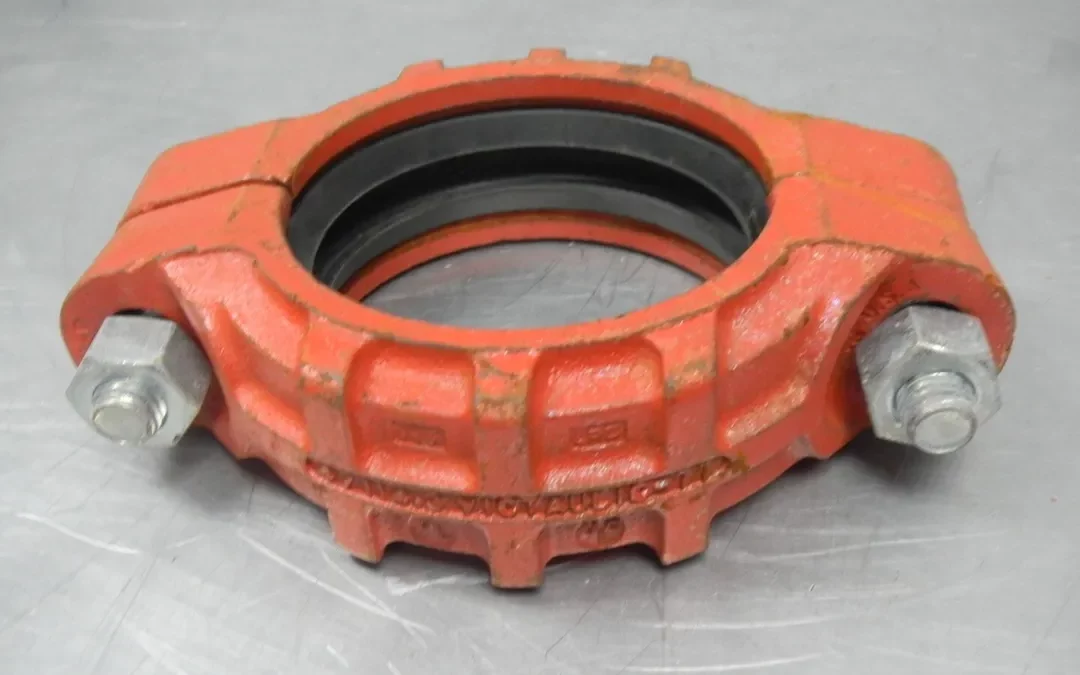

قلب الاقتران: الإسكان الحديد الدكتايل

يتم تصنيع الغالبية العظمى من علب التوصيل الميكانيكية المحززة من حديد الدكتايل. وهذا ليس من قبيل الصدفة أو بسبب عدم وجود خيارات أخرى. حديد الدكتايل, يتوافق بشكل خاص مع معايير مثل ASTM A536, درجة 65-45-12, يقدم مزيجًا متميزًا من الخصائص التي تجعله مناسبًا بشكل فريد لهذا التطبيق.

لتقدير حديد الدكتايل, فهو يساعد على فهم سابقتها, الحديد الزهر الرمادي. الحديد الزهر التقليدي قوي تحت الضغط ولكنه هش تحت التوتر وعرضة للكسر. يوجد الجرافيت داخل بنيته المجهرية على شكل رقائق حادة, والتي تعمل كنقاط ضغط داخلية, مما يجعلها عرضة للتشقق. حديد الدكتايل, من خلال عملية العلاج التي تنطوي على المغنيسيوم, يحول رقائق الجرافيت هذه إلى عقيدات كروية. تخيل الفرق بين كومة من رقائق البطاطس وكومة من الرخام. ال “الرخام” يسمح الجرافيت الموجود في الحديد المرن لمصفوفة الحديد المحيطة بالانحناء والتشوه تحت الضغط دون أن ينكسر, إعطاء المادة ليونة مميزة.

تعتبر هذه الليونة أمرًا بالغ الأهمية بالنسبة للاقتران الميكانيكي المحزز. أثناء التثبيت, كما يتم تشديد البراغي, يجب أن يتوافق السكن مع أخاديد الأنابيب دون تكسير. طوال مدة خدمتها, يجب أن يتحمل اهتزازات النظام, ارتفاع الضغط (مطرقة المياه), والتأثيرات الخارجية المحتملة. تضمن صلابة حديد الدكتايل ASTM A536 قدرته على امتصاص هذه الضغوط. تسمية الدرجة “65-45-12” نفسه يحكي قصة: إنه يدل على الحد الأدنى من قوة الشد 65,000 PSI, الحد الأدنى من قوة العائد من 45,000 PSI, والحد الأدنى من الاستطالة (مقياس ليونة) من 12%. هذا المزيج من القوة العالية والقدرة على الانحناء قبل الكسر يجعله مادة موثوقة بشكل استثنائي لاحتواء الضغط.

بالإضافة إلى, تكون هذه العلب محمية دائمًا تقريبًا بطبقة. يمكن أن يكون هذا طلاءًا قياسيًا (غالبًا بلون مميز مثل البرتقالي أو الأحمر) أو طلاء أكثر قوة مثل الجلفنة بالغمس الساخن لتعزيز مقاومة التآكل في البيئات الرطبة أو الخارجية. للبيئات شديدة التآكل, مثل تلك الموجودة في محطات تحلية المياه أو المعالجة الكيميائية, تقدم بعض الشركات المصنعة أغلفة من الفولاذ المقاوم للصدأ أو أغلفة مزدوجة من الفولاذ المقاوم للصدأ, على الرغم من أن هذه تأتي بعلاوة تكلفة كبيرة. لكن, بالنسبة للغالبية العظمى من التطبيقات, من أنظمة رشاشات الحريق إلى أنظمة التدفئة والتهوية وتكييف الهواء التجارية, الأداء المثبت للحديد المطلي المطلي يجعله المادة المفضلة. كبار الموردين, بما في ذلك أولئك الذين لديهم عقود من الخبرة مثل , لقد بنوا سمعتهم على جودة واتساق مسبوكاتهم الحديدية (مجموعة صب جيانغزي, بدون تاريخ-أ).

البطل المجهول: اختيار المطاط الصناعي المناسب للحشية

إذا كان السكن هو الهيكل العظمي, الحشية هي قلب وروح المفصل المحزز. إنه المكون الذي يقوم بالختم الفعلي. بغض النظر عن مدى قوة السكن, إذا فشلت الحشية, فشل المفصل. اختيار مادة الحشية, أو المطاط الصناعي, ولذلك يعد أحد أهم القرارات في تحديد أداة التوصيل الميكانيكية المحززة. تم تحديد هذا الاختيار بالكامل تقريبًا بواسطة عاملين: التركيب الكيميائي للسائل الذي يتم نقله ونطاق درجة حرارة النظام.

لا يوجد “مقاس واحد يناسب الجميع” طوقا. يمكن أن يؤدي استخدام المطاط الصناعي الخاطئ للتطبيق إلى التدهور السريع, فقدان القدرة على الختم, والتسرب في نهاية المطاف. دعونا نتفحص الخيارات الأكثر شيوعًا واستخداماتها المقصودة.

مادة الحشية	الاسم الشائع	نطاق درجة الحرارة النموذجي	التطبيقات الأولية & صفات
EPDM	إيثيلين بروبيلين ديين مونومر	-30درجة فهرنهايت إلى +230 درجة فهرنهايت (-34درجة مئوية إلى +110 درجة مئوية)	خدمات المياه: المياه الصالحة للشرب الساخنة / الباردة, الحماية من الحرائق, التدفئة والتهوية وتكييف الهواء, مياه الصرف. مقاومة ممتازة للماء, الأوزون, وأشعة الشمس. غير مناسب للزيوت البترولية أو الوقود الهيدروكربوني.
النتريل (نبر)	مطاط النتريل بوتادين	-20درجة فهرنهايت إلى +180 درجة فهرنهايت (-29درجة مئوية إلى +82 درجة مئوية)	الخدمات البترولية: المنتجات البترولية, زيوت, الوقود الهيدروكربوني, الهواء مع أبخرة الزيت. مقاومة جيدة للزيوت والمذيبات. أقل مقاومة للأوزون والعوامل الجوية من EPDM.
سيليكون	فينيل بولي سيلوكسان	-30درجة فهرنهايت إلى +350 درجة فهرنهايت (-34درجة مئوية إلى +177 درجة مئوية)	تطبيقات درجات الحرارة العالية: الحرارة الجافة, بعض العمليات الصناعية ذات درجات الحرارة العالية. استقرار ممتاز في درجات الحرارة العالية. ضعف قوة الشد ومقاومة المسيل للدموع, مما يجعلها غير مناسبة للأنظمة الديناميكية ذات الضغط العالي.
الفلور المطاطي (FKM)	فيتون™	0درجة فهرنهايت إلى +300 درجة فهرنهايت (-18درجة مئوية إلى +149 درجة مئوية)	المواد الكيميائية العدوانية & درجات الحرارة المرتفعة: العديد من الأحماض, مواد كيميائية, والزيوت في درجات حرارة مرتفعة. مقاومة كيميائية ممتازة. التكلفة العالية وضعف الأداء في درجات الحرارة المنخفضة.

درجة “ه” EPDM: هذه هي مادة الحشية الأكثر شيوعًا وتنوعًا. يتميز بمقاومته الممتازة للمياه الساخنة والباردة, إلى جانب متانته ضد العوامل الجوية والأوزون, يجعلها الاختيار القياسي لأنظمة الحماية من الحرائق, خطوط المياه المنزلية, ومعظم تطبيقات التدفئة والتهوية وتكييف الهواء (HVAC).. عند طلب أداة التوصيل الميكانيكية المحززة القياسية, من المؤكد أنه سيأتي مع حشية EPDM ما لم تحدد خلاف ذلك. من المهم أن نتذكر حدودها الأساسية: فهو ينتفخ ويتحلل عند تعرضه للمنتجات البترولية.

درجة “ر” النتريل (نبر): عندما يحمل نظام الأنابيب سوائل ذات أساس بترولي، مثل الوقود, زيوت التشحيم, أو الهواء المضغوط الذي قد يحتوي على زيت من الضاغط - النتريل هو الاختيار الصحيح. تم تصميم تركيبها الكيميائي لمقاومة التورم والتدهور الناتج عن هذه الهيدروكربونات. لكن, إنه أقل مقاومة للعوامل البيئية مثل الأوزون والأشعة فوق البنفسجية مقارنة بـ EPDM, لذلك استخدامه في الهواء الطلق, وينبغي النظر بعناية في التطبيقات المكشوفة.

الحشيات المتخصصة (سيليكون, الفلور المطاطي, إلخ.): للتطبيقات خارج التيار الرئيسي, مطلوبة اللدائن المتخصصة. يتم تحديد جوانات السيليكون لدرجة الحرارة العالية, بيئات الحرارة الجافة, مثل أجزاء معينة من نظام الرش الجاف في منطقة الفرن الصناعي. إن المطاط الفلوروي مثل Viton™ مخصص للخدمات الكيميائية شديدة العدوانية حيث يتم تبرير التكلفة بالحاجة إلى مقاومة كيميائية شديدة.

يتطلب الاختيار الصحيح للمواد إجراء حوار عميق بين مصمم النظام ومورد المكونات. يجب أن يكون لديك فهم كامل ودقيق للوسائط المرنة في نظامك. ما قد يبدو مثل “ماء” يمكن أن تحتوي على مواد كيميائية معالجة, مضاد للتجمد (الجليكول), أو الزيوت المعدنية التي قد تكون غير متوافقة مع معيار EPDM. يمكن للحظة من الاستفسار في مرحلة التصميم أن تمنع سنوات من مشاكل الصيانة وفشل النظام المحتمل. إن العلوم المادية للاقتران الميكانيكي المحزز ليست تفاصيل مقصورة على فئة معينة; هذا هو الأساس الأساسي لوظيفتها وموثوقيتها.

عامل 3: محاذاة أداة التوصيل مع التطبيق المقصود

تعتبر أداة التوصيل الميكانيكية المحززة أداة متعددة الاستخدامات, ولكنه ليس حلاً عالميًا. العلامة الحقيقية للمحدد الخبير هي القدرة على مطابقة الميزات والقدرات المحددة لأداة التوصيل مع المتطلبات الفريدة للخدمة المقصودة. تختلف متطلبات نظام الحماية من الحرائق في المباني الشاهقة بشكل كبير عن تلك الخاصة بحلقة الماء المبرد في مركز البيانات أو خط الملاط في عملية التعدين. إن التعامل مع جميع التطبيقات على أنها واحدة هو طريق إلى عدم الكفاءة في أحسن الأحوال والفشل في أسوأ الأحوال. ولذلك يجب علينا أن نتبنى عقلية تركز على التطبيق, دراسة كيفية تشكيل السياق التشغيلي لمعايير الاختيار لدينا.

دعونا نفكر في مجالات التطبيق الثلاثة الأكثر شيوعًا للاقتران الميكانيكي المحزز: الحماية من الحرائق, التدفئة والتهوية وتكييف الهواء (التدفئة, تهوية, وتكييف الهواء), والأنابيب الصناعية. ويفرض كل مجال من هذه المجالات مجموعته الخاصة من الضغوط, درجات الحرارة, مواد, و, بشكل حاسم, المتطلبات التنظيمية التي توجه خياراتنا.

متطلبات أنظمة الحماية من الحرائق

لا يوجد مكان تكون فيه موثوقية وصلة الأنابيب أكثر أهمية من نظام الحماية من الحرائق. هذه الأنظمة تظل خاملة لسنوات, حتى عقود, ومع ذلك، يجب أن تعمل بشكل مثالي وفوري عندما يتم استدعاؤها في حالات الطوارئ. ليس هناك مجال للخطأ. يركز سياق سلامة الحياة هذا بشكل كبير على اختبارات وموافقات الطرف الثالث.

في عالم الحماية من الحرائق, هيئات الموافقة الأكثر شهرة هي Underwriters Laboratories (ماي) و FM العالمية (FM). يجب أن يكون هناك اقتران ميكانيكي محزز مخصص لهذه الخدمة “مدرج” بواسطة UL و/أو “موافقة” بواسطة FM. هذه ليست مجرد طوابع الجودة; إنها شهادات تتحقق من أن المنتج قد خضع لمجموعة صارمة من الاختبارات الخاصة بخدمة الإطفاء. وتشمل هذه الاختبارات اختبارات التسرب, اختبارات الضغط الهيدروستاتيكي إلى عدة أضعاف الضغط المقدر, واختبارات الاهتزاز, حَشد, والانحناء (موافقات وزير الخارجية, 2019). إن تحديد أداة التوصيل غير المدرجة لنظام رشاشات الحريق لا يعد انتهاكًا لمعظم قوانين البناء فحسب (مثل الرابطة الوطنية لكرة القدم 13, معيار تركيب أنظمة الرش) ولكن أيضا مسؤولية خطيرة.

إن اختيارات المواد ضمن الحماية من الحرائق موحدة إلى حد ما. تعتمد الأنظمة بشكل حصري تقريبًا على الماء (أو رغوة/ماء), صنع الصف “ه” يعد EPDM خيار الحشية العالمي نظرًا لاستقراره الممتاز على المدى الطويل في الماء. عادة ما تكون المساكن مطلية بالحديد المرن, مع كون اللون الأحمر هو اللون التقليدي لمكونات خدمة الإطفاء.

الاعتبار الرئيسي هو نوع نظام الرش. في أ “مبتل” نظام, تمتلئ الأنابيب دائمًا بالماء. في أ “جاف” أو “إجراء مسبق” نظام, تستخدم في المناطق المعرضة للتجميد, تمتلئ الأنابيب بالهواء المضغوط أو النيتروجين, ولا يدخل الماء إلا عند تنشيط رأس الرشاش. بينما غالبًا ما يتم استخدام نفس أدوات التوصيل الميكانيكية المحززة لكليهما, يمكن أن تكون بيئة النظام الجاف أكثر تآكلًا على المدى الطويل, حيث أن الرطوبة والأكسجين المحصورين يخلقان بيئة مثالية للتآكل. بعض السلطات لها ولاية قضائية (AHJs) قد تفضل أو تتطلب الأنابيب والوصلات المجلفنة للأنظمة الجافة للتخفيف من هذه المخاطر.

إن الاختيار بين أداة التوصيل الميكانيكية المحززة الصلبة والمرنة له أيضًا أهمية خاصة في المناطق الزلزالية. يتم وضع أدوات التوصيل المرنة بشكل استراتيجي للسماح بالحركة التفاضلية بين أقسام المبنى أو عند السقوط على رؤوس الرشاشات, منع قص الأنابيب أثناء الزلزال. وهذا أحد متطلبات التصميم المحددة الموضحة في معايير مثل NFPA 13 وهو مثال رئيسي على مواءمة قدرة المنتج مع مخاطر تطبيق محددة.

التدفئة والتهوية وتكييف الهواء: عالم التمدد الحراري والاهتزاز

أنظمة التدفئة والتهوية وتكييف الهواء, التي تعمل على توزيع الماء الساخن أو المبرد للتحكم في المناخ, تقديم مجموعة مختلفة من التحديات. في حين أنها ليست عادةً أنظمة لسلامة الحياة بنفس طريقة الحماية من الحرائق, يعد تشغيلها الموثوق أمرًا ضروريًا لوظيفة البناء وراحة الركاب. تتمثل التحديات السائدة في أنابيب التدفئة والتهوية وتكييف الهواء (HVAC) في إدارة التمدد الحراري والانكماش, وعزل اهتزاز المعدات.

تتوسع أنظمة الأنابيب وتنكمش مع تغير درجة حرارة السائل الذي تحمله. يمكن أن ينمو طول 100 قدم من الأنابيب الفولاذية بأكثر من ثلاثة أرباع البوصة عند تسخينها من 40 درجة فهرنهايت إلى 180 درجة فهرنهايت. إذا لم يتم استيعاب هذه الحركة, يمكن أن يؤدي إلى تراكم ضغط هائل في الأنبوب, يحتمل أن تكون ضارة المراسي, فوهات المعدات, والمفاصل نفسها. بينما تستخدم وصلات التمدد المخصصة للحركات الكبيرة, يمكن للمرونة المتأصلة في أداة التوصيل الميكانيكية المحززة المرنة القياسية أن تمتص كمية كبيرة من هذا التمدد والانكماش الخطي داخل وصلة الأنابيب إلى الأنابيب نفسها. من خلال السماح للزاوية التي تسيطر عليها, التناوب, والحركة الخطية, يمكن لهذه الوصلات في كثير من الأحيان تقليل أو إلغاء الحاجة إلى حلقات توسيع أكثر تعقيدًا, تبسيط التصميم. يعد هذا مثالًا مثاليًا للاستفادة من ميزة المنتج لحل مشكلة على مستوى النظام. للحصول على شرح يسهل الوصول إليه لكيفية عمل هذه المفاصل, ويمكن الرجوع إلى المصادر التي توضح ذلك ما هو المفصل المحزز.

يعد عزل الاهتزاز دورًا رئيسيًا آخر للاقتران الميكانيكي المرن المحزز في أنظمة التدفئة والتهوية وتكييف الهواء (HVAC).. مضخات, المبردات, ووحدات معالجة الهواء كلها مصادر للاهتزاز والضوضاء. إذا تم نقل هذه الطاقة الميكانيكية إلى شبكة الأنابيب الصلبة, يمكنها السفر في جميع أنحاء المبنى, خلق إزعاج صوتي ومن المحتمل أن يسبب فشل الكلال في مكونات الأنابيب مع مرور الوقت. عن طريق تركيب وصلات مرنة عند نقاط الاتصال بهذا الجهاز, تعمل الحشية المرنة كمخمد, يمتص جزءًا كبيرًا من الاهتزازات والضوضاء. يعد هذا حلًا أبسط وأكثر تكاملاً من التثبيت المنفصل, موصلات مرنة متخصصة.

السائل الموجود في معظم أنظمة التدفئة والتهوية وتكييف الهواء (HVAC) هو الماء المعالج, غالبًا ما تحتوي على جلايكولات للحماية من التجميد أو مثبطات كيميائية أخرى للتحكم في التآكل. في حين أن جوانات EPDM مناسبة لمعظم هذه الخلائط, ومن الحكمة دائمًا التحقق من التوافق الكيميائي لحزمة المعالجة المحددة مع الشركة المصنعة للحشية.

تحديات متنوعة في التطبيقات الصناعية والتعدين

ال “صناعي” الفئة واسعة وتشمل كل شيء بدءًا من المعالجة الكيميائية وتوليد الطاقة وحتى إنتاج الأغذية والمشروبات والتعدين. إن تنوع التطبيقات يعني أن اتباع نهج واحد يناسب الجميع أمر مستحيل. يجب أن يبدأ اختيار أداة التوصيل الميكانيكية المحززة في البيئة الصناعية بتحليل شامل لا هوادة فيه لسوائل العملية وظروف التشغيل.

التوافق الكيميائي: وهذا هو الشغل الشاغل. سيتم تدمير حشية EPDM المثالية للمياه بواسطة خط المذيبات. ستفشل حشية النتريل المناسبة للزيت في الخط الحمضي. في هذا المجال, استخدام الحشيات المتخصصة مثل الفلوروإيلاستومر (FKM) يصبح أكثر شيوعا. قد تحتاج أيضًا مادة الغلاف إلى الترقية من حديد الدكتايل إلى الفولاذ المقاوم للصدأ (على سبيل المثال, 304 أو 316) أو غيرها من السبائك الغريبة للتعامل مع سوائل العمليات المسببة للتآكل. يصبح مخطط التوافق الكيميائي الكامل من الشركة المصنعة لأداة التوصيل أداة لا غنى عنها.

مقاومة التآكل: في تطبيقات مثل التعدين, اللب والورق, أو نقل الأسمنت, السائل ليس سائلاً نظيفاً ولكنه ملاط ​​يحتوي على مواد صلبة كاشطة. في هذه الحالات, قد لا تكون أداة التوصيل الميكانيكية المحززة القياسية كافية. يمكن أن تؤدي عملية التنظيف المستمرة للجزيئات الكاشطة إلى تآكل أطراف الأنبوب والأسطح الداخلية لأداة التوصيل. تقدم الشركات المصنعة حلولاً متخصصة لهذه الخدمات, مثل أدوات التوصيل ذات المكونات الداخلية الصلبة أو حشوات الغلق المتساطح التي تقلل من تعرض مبيت أداة التوصيل لتدفق المواد الكاشطة. قد تكون نهايات الأنابيب نفسها مقوية باللهب أو بها حلقات صلبة ملحومة لمقاومة التآكل.

الضغط ودرجة الحرارة القصوى: يمكن أن تنطوي العمليات الصناعية على ضغوط ودرجات حرارة تتجاوز بكثير تلك التي تظهر في المباني التجارية. خطوط البخار, على سبيل المثال, تتطلب وصلات وحشيات مصممة خصيصًا لخدمة البخار في درجات الحرارة العالية. تتميز هذه غالبًا بتصميمات قوية وسيليكون متخصص أو جوانات EPDM معدلة. على العكس من ذلك, تطبيقات المبردة, مثل نقل النيتروجين السائل, تتطلب مواد تحافظ على ليونتها وقدرتها على الختم عند درجات حرارة منخفضة للغاية.

في الجوهر, التطبيق يملي المواصفات. من خلال البدء بفهم عميق لغرض النظام، سواء كان ذلك الموثوقية المطلقة للحماية من الحرائق, الحركة الديناميكية لأنظمة التدفئة والتهوية وتكييف الهواء (HVAC)., أو البيئة القاسية للعملية الصناعية - يمكننا طرح الأسئلة الصحيحة واختيار أداة توصيل ميكانيكية محززة ليست مجرد مكون, ولكن حلا مصممة خصيصا.

عامل 4: ضمان توافق الأنابيب غير الملحومة وإعدادها

اقتران ميكانيكي مخدد, لجميع تصميماتها المتطورة, هو في الأساس وسيط. إنه موجود للانضمام إلى أنبوبين. يتبع, ثم, أن نجاح المفصل يعتمد على الأنابيب نفسها كما يعتمد على أداة التوصيل. الفشل في ضمان التوافق بين أداة التوصيل والأنبوب, أو وجود خطأ في الإعداد الصحيح لأطراف الأنابيب, سوف يقوض سلامة النظام بأكمله. تتطلب هذه المرحلة من عملية الاختيار والتركيب اهتمام الحرفي بالتفاصيل. يجب أن نأخذ بعين الاعتبار مادة الأنبوب, أبعادها, و, الأهم من ذلك, جودة الأخدود الذي يشكل أساس الاتصال.

فكر في أخدود الأنبوب باعتباره القفل ومبيت أداة التوصيل باعتباره المفتاح. إذا كان القفل سيئ الصنع, حتى المفتاح الأكثر تصنيعًا بشكل مثالي لن يعمل بشكل صحيح. يعتمد أمان التجميع بأكمله على الهندسة الدقيقة لهذا الأخدود.

فن وعلم الحز الأنابيب

الأخدود هو الميزة المهمة التي تسمح للوصلة بالتثبيت ميكانيكيًا على الأنبوب. هناك طريقتان أساسيتان لإنشاء هذا الأخدود: لفة الحز وقطع الحز. ويعتمد الاختيار بينهما على مادة الأنبوب, سمك جدارها, والمتطلبات المحددة للتطبيق.

لفة الحز: هذه هي الطريقة الأكثر شيوعًا المستخدمة اليوم, خاصة بالنسبة للأنابيب الفولاذية في أنظمة الحماية من الحرائق والتكييف. تستخدم آلة الحز اللفائف مجموعة من البكرات لتشكيل أخدود على سطح الأنبوب على البارد. بكرة واحدة, الأسطوانة الذكور, يضغط على الجزء الخارجي من الأنبوب, بينما تدعم الأسطوانة الأنثوية المقابلة الأنبوب من الداخل. كما يدور الأنبوب, يتم تهجير المادة, لم تتم إزالتها, لتشكيل الأخدود.

الميزة الأساسية للفة الحز هي السرعة والكفاءة. إنها عملية سريعة يمكن إجراؤها في الموقع باستخدام الأجهزة المحمولة. لأنه لا تتم إزالة أي مادة, إنها مناسبة للاستخدام على الأنابيب القياسية والأنابيب ذات الجدران الخفيفة دون المساس بشكل كبير بالسلامة الهيكلية للأنبوب. تؤدي هذه الطريقة أيضًا إلى الحصول على سلاسة, شكل أخدود مستدير لطيف على الحشية. لكن, تؤدي هذه العملية إلى إشعال القطر الداخلي للأنبوب قليلاً عند الأخدود, والتي يمكن أن تؤخذ بعين الاعتبار في الأنظمة التي تكون فيها خصائص التدفق حساسة للغاية. بالإضافة إلى, يتطلب الحز المدلفن أن تكون مادة الأنابيب ذات ليونة كافية لتشكيلها دون تشقق. هذا هو المعيار للصلب الكربوني, الفولاذ المقاوم للصدأ, وأنابيب الألومنيوم.

قطع الحز: كما يوحي الاسم, تتضمن هذه الطريقة استخدام أداة تشبه المخرطة لقطع المواد عن السطح الخارجي للأنبوب لتشكيل أخدود مربع الشكل. كانت هذه هي الطريقة الأصلية لحفر الأنابيب ولا تزال تُستخدم في مواقف محددة.

يعد قطع الحز ضروريًا للأنابيب ذات الجدران السميكة جدًا أو غير القابلة للسحب بدرجة كافية بحيث لا يمكن لفها. إنها الطريقة المطلوبة لمواد مثل الحديد الزهر أو أنابيب حديد الدكتايل. لأنه يزيل المواد, يجب أن يتم تنفيذه فقط على الأنابيب ذات الجدران الثقيلة (عادة الجدول الزمني 40 أو أكبر) للتأكد من أن سمك الجدار المتبقي تحت الأخدود كافٍ للتعامل مع ضغط النظام. يوفر الأخدود المربع الناتج مشاركة إيجابية للغاية للاقتران, ولكنه أيضًا يخلق حوافًا أكثر وضوحًا يمكن أن تكون أكثر تطلبًا على الحشية. تكون العملية أبطأ من الحز المدلفن وتتطلب عمومًا نقل الأنبوب إلى ورشة العمل.

بغض النظر عن الطريقة المستخدمة, أبعاد الأخدود – قطره, عمق, والعرض — يجب أن يكون دقيقًا. توفر كل شركة مصنعة لأدوات التوصيل مواصفات تفصيلية للحز لمنتجاتها. هذه المواصفات ليست المبادئ التوجيهية; إنها متطلبات صارمة. باستخدام مقياس المحسس أو المتخصصة “اذهب / لا تذهب” يعد الشريط للتحقق من أبعاد الأخدود خطوة إلزامية لمراقبة الجودة. يمكن أن يؤدي الأخدود خارج المواصفات إلى مجموعة من المشاكل, بدءًا من الحشية التي لا تغلق بشكل صحيح إلى مبيت أداة التوصيل الذي لا يمكنه التعشيق بشكل آمن, خلق خطر كبير للانسحاب.

مطابقة أداة التوصيل مع مادة الأنابيب

بينما تم تطوير نظام التوصيل الميكانيكي المحزز في الأصل لأنابيب الصلب القياسية, وقد توسع تطبيقه ليشمل مجموعة واسعة من مواد الأنابيب. لكن, من الضروري التحقق من أن أداة التوصيل مصممة ومعتمدة للاستخدام مع مادة الأنابيب المحددة في نظامك.

الكربون الصلب: هذا هو التطبيق الأكثر شيوعا. تم تصميم الوصلات القياسية للعمل مع أنابيب الصلب الكربوني المطابقة لمعايير مثل ASTM A53. يمكن أن يكون الأنبوب أسود, المجلفن, أو المغلفة.

الفولاذ المقاوم للصدأ: للبيئات المسببة للتآكل أو التطبيقات عالية النقاء, غالبا ما تستخدم أنابيب الفولاذ المقاوم للصدأ. في حين أن عملية الحز متشابهة, هناك اعتبارات محددة. الفولاذ المقاوم للصدأ يصلب أكثر من الفولاذ الكربوني, لذلك قد تتطلب آلات الحز مجموعات بكرات مختلفة ومزيدًا من الطاقة. لمنع التلوث, من الأفضل استخدام مجموعات بكرات مخصصة تستخدم فقط للفولاذ المقاوم للصدأ لتجنب نقل جزيئات الكربون التي قد تؤدي إلى التآكل الجلفاني. ويمكن أيضًا أن تكون أدوات التوصيل نفسها مصنوعة من الفولاذ المقاوم للصدأ (يكتب 304 أو 316) لمطابقة الأنبوب والحفاظ على خصائص النظام المقاومة للتآكل.

أنابيب النحاس: تتوفر أيضًا أنظمة مخددة للأنابيب النحاسية (CTS – حجم أنبوب النحاس). وهذا يتطلب المتخصصة, أدوات التوصيل الصغيرة وأدوات الحز المصممة للمواد النحاسية الأكثر ليونة وأبعاد الأنبوب المختلفة (أنواع ك, ل, و م). تحظى هذه الأنظمة بشعبية كبيرة في السباكة وبعض تطبيقات التدفئة والتهوية وتكييف الهواء (HVAC) حيث يكون النحاس هو المادة المفضلة. لا يمكن للمرء استخدام حجم أنبوب الحديد القياسي (IPS) اقتران على أنابيب النحاس; فهي غير قابلة للتبديل.

مواد أخرى: وقد تم تكييف التكنولوجيا للعديد من المواد الأخرى, بما في ذلك الألومنيوم, بولي كلوريد الفينيل, وأنابيب HDPE. يتطلب كل واحد من هذه العناصر تصميمًا محددًا للاقتران وطريقة لإعداد الأنابيب. على سبيل المثال, غالبًا ما يتضمن الانضمام إلى أنابيب HDPE محولًا محززًا يتم دمجه حرارياً في أنبوب HDPE, توفير الانتقال إلى نهاية محززة قياسية يمكن بعد ذلك ربطها بأداة توصيل ميكانيكية.

الدرس الأساسي هنا هو أنه لا يجب على المرء أن يفترض التوافق أبدًا. تأكد دائمًا من الشركة المصنعة من طراز الاقتران المحدد, مادة طوقا, ومواصفات الحز مناسبة للمادة, القطر, وسمك جدار الأنبوب المستخدم. تمنع هذه العناية الواجبة إعادة العمل المكلفة وتضمن استمرارية العمل على المدى الطويل, أداء خالي من التسرب تم تصميم نظام التوصيل الميكانيكي المحزز لتوفيره. الاتصال عبارة عن شراكة بين الأنبوب والوصلة, ويجب أن يكون كلا الشريكين مستعدين تمامًا للاتحاد.

عامل 5: فك رموز أدوار أدوات التوصيل المرنة مقابل أدوات التوصيل الصلبة

ضمن عائلة الوصلات الميكانيكية المحززة, يوجد تمييز أساسي يحدد سلوكهم الميكانيكي: الفرق بين الوصلات المرنة والصلبة. وهذا ليس اختلافًا دقيقًا ولكنه اختيار تصميمي بالغ الأهمية يؤثر على كيفية استجابة نظام الأنابيب للحركة, اهتزاز, والإجهاد. يعد سوء الفهم أو سوء تطبيق هذين النوعين من أدوات التوصيل مصدرًا شائعًا لعيوب التصميم. لاتخاذ قرار مستنير, يجب على المرء أن يفكر فيهما ليس كأجزاء قابلة للتبديل، بل كأداتين متميزتين, لكل منها غرض محدد.

للوهلة الأولى, يمكن أن تبدو أداة التوصيل الميكانيكية المرنة والصلبة المحززة متشابهة بشكل ملحوظ. كلاهما يتكون من قطاعات الإسكان الحديد الدكتايل, حشية, والصواميل والمسامير. يكمن الاختلاف في الهندسة الداخلية للإسكان وكيفية تفاعله مع أخدود الأنبوب. هذا الاختلاف البسيط في التصميم يخلق عالمًا من الاختلاف في الأداء.

وظيفة الاقتران المرن: حركة استيعاب

المعيار, أو مرنة, تم تصميم أداة التوصيل الميكانيكية المحززة للسماح بقدر محدد من الحركة في كل مفصل. فكر في الأمر على أنه مفصل في إصبعك. يسمح بدرجة معينة من الانحراف الزاوي, كمية صغيرة من التناوب, وبعض الحركة الخطية داخل وخارج أداة التوصيل.

يتم تحقيق هذه الإمكانية لأن أبعاد مفاتيح الغلاف أضيق من أخدود الأنبوب. هذا مقصود “منحدر” يسمح للأنبوب بالانحراف بزاوية نسبة إلى الأنبوب المجاور دون المساس بالختم. تم تصميم الحشية المرنة للحفاظ على ختمها حتى أثناء تحرك الأنابيب ضمن هذا النطاق. هذه الحركة ليست عيبا; إنها ميزة التصميم الرئيسية.

لذا, لماذا نريد أن يتحرك مفصل الأنابيب?

1. التمدد الحراري والانكماش: كما نوقش سابقا, يتغير طول الأنابيب مع درجة الحرارة. يمكن لسلسلة من الوصلات المرنة أن تمتص هذا النمو والانكماش على طول مسار الأنبوب, تتصرف مثل سلسلة من مفاصل التمدد الصغيرة. إجمالي الحركة التي يمكن أن يستوعبها خط الأنابيب هي الحركة المسموح بها لكل مفصل مضروبة في عدد المفاصل.
2. الأحداث الزلزالية: في المناطق المعرضة للزلازل, المباني وأنظمة الأنابيب داخلها عرضة للعنف, حركة متعددة الاتجاهات. تعتبر أدوات التوصيل المرنة ضرورية لإنشاء شبكة أنابيب مرنة يمكنها التحرك مع المبنى بدلاً من التصدع. يتم وضعها بشكل استراتيجي في بناء المفاصل الزلزالية, في اتصالات المعدات, وعند التغيرات في الاتجاه لمنع الفشل الكارثي أثناء الحدث الزلزالي (ASCE, 2016).
3. التسوية التفاضلية: في المباني الكبيرة أو على أرض غير مستقرة, يمكن لأجزاء مختلفة من الهيكل أن تستقر بمعدلات مختلفة مع مرور الوقت. تسمح الوصلات المرنة للأنابيب باستيعاب هذه الحركة التفاضلية التدريجية دون زيادة الضغط.
4. الاختلال والعيوب: في عالم البناء الحقيقي, يكاد يكون من المستحيل تحقيق خط مستقيم تمامًا, تركيب الأنابيب المتوافقة تمامًا. توفر أدوات التوصيل المرنة درجة من التسامح, مما يسمح بتناول اختلالات طفيفة في المفصل بدلاً من إحداث ضغط في الأنبوب.
5. تخفيف الاهتزاز والضوضاء: كما ذكر في سياق التدفئة والتهوية وتكييف الهواء, تعمل الحشية المرنة الموجودة في أداة التوصيل المرنة كمخمد, امتصاص الاهتزازات الميكانيكية والضوضاء الصادرة عن المعدات مثل المضخات والمبردات, منعه من الإشعاع من خلال نظام الأنابيب.

إن أداة التوصيل الميكانيكية المحززة المرنة هي العمود الفقري لهذه الصناعة, توفير طريقة ربط قوية ومتسامحة تعمل على حل العديد من المشكلات المتأصلة في تصميم نظام الأنابيب.

الغرض من اقتران جامدة: مقاومة الأحمال العاطفة

إذا كانت المرونة مفيدة جدًا, لماذا نحتاج إلى اقتران جامد؟? تم تصميم أداة التوصيل الميكانيكية المحززة الصلبة للحالات التي تكون فيها حركة الأنابيب غير مرغوب فيها. والغرض منه هو إنشاء وصلة تتصرف بشكل أقرب ما يكون إلى الوصلة الملحومة أو ذات الحواف, مقاومة الأحمال العاطفية والالتوائية.

يتم تحقيق هذه الصلابة من خلال تصميم مختلف للإسكان. تم تصميم مفاتيح أداة التوصيل الصلبة لتتوافق بشكل آمن مع أخدود الأنبوب, ملء عرض الأخدود بالكامل. بالإضافة إلى ذلك, غالبًا ما تتميز قطاعات الإسكان بآلية اللسان والأخدود أو آلية متشابكة مماثلة. عندما يتم تشديد البراغي إلى عزم الدوران المحدد, يتم تثبيت أجزاء السكن بقوة في الأخاديد ويتم قفلها معًا, منع الأنبوب من الانحراف أو الدوران عند المفصل. يصبح المفصل, لجميع الأغراض العملية, اتصال ثابت.

هناك العديد من التطبيقات الرئيسية التي لا تكون فيها هذه الصلابة مرغوبة فحسب، بل ضرورية أيضًا:

1. توصيلات الصمامات والمعدات: عند الاتصال بمكونات ثقيلة مثل الصمامات الكبيرة, مصافي, أو مضخات, هناك حاجة إلى اتصال صلب لدعم الوزن ومنع المكون من الترهل أو الضغط على الأنابيب المجاورة. يصبح الأنبوب نفسه بمثابة دعم هيكلي, ويجب أن تكون المفاصل قادرة على نقل هذا الحمل.
2. طويل, تشغيل مستقيم: على فترة طويلة, الرافعات الرأسية المستقيمة أو المسارات الأفقية حيث يكون الحفاظ على المحاذاة أمرًا بالغ الأهمية, تضمن الوصلات الصلبة بقاء الأنبوب مستقيمًا ولا يتدلى بين الدعامات. وهذا يوفر تركيبًا سليمًا من الناحية الهيكلية.
3. غرف ميكانيكية: في غرف ميكانيكية مكتظة بإحكام, يمكن أن يؤدي استخدام أدوات التوصيل الصلبة إلى تقليل الحاجة إلى عمليات التثبيت والتثبيت الشاملة التي قد تكون مطلوبة للتحكم في حركة الأنابيب. يعمل نظام الأنابيب والمفاصل كشبكة ذاتية الدعم.
4. حيث يجب التحكم في الانحراف: في بعض أنظمة الأنابيب العملية, أي انحراف يمكن أن يؤدي إلى اختلال المكونات الهامة. تضمن الوصلات الصلبة الحفاظ على هذه المحاذاة من قسم أنبوب إلى آخر.

ومن المهم أن نلاحظ أنه حتى أ “جامد” إن أداة التوصيل الميكانيكية المحززة ليست صلبة تمامًا مثل اللحام الذي تم تنفيذه بشكل صحيح. لكن, فهو يوفر درجة عالية جدًا من صلابة الانحناء, يكفي للغالبية العظمى من التطبيقات التي تحتاج إلى تقييد الحركة. إنه يوفر هذه الصلابة إلى جانب الفوائد الأساسية للنظام المحزز: سرعة التثبيت, سهولة الصيانة, وغياب مخاطر الحريق المرتبطة باللحام.

في العديد من أنظمة الأنابيب المعقدة, سيستخدم المصممون مزيجًا من أدوات التوصيل المرنة والصلبة. وقد يستخدمون أدوات التوصيل الصلبة في جميع أنحاء الغرفة الميكانيكية لإنشاء شبكة هيكلية صلبة, ثم الانتقال إلى أدوات التوصيل المرنة حيث تخرج الأنابيب من الغرفة لاستيعاب التمدد الحراري في مسارات التوزيع الطويلة. هذا ذكي, يتيح النهج المختلط للمصمم الحصول على أفضل ما في العالمين, استخدام كل نوع من أدوات التوصيل الميكانيكية المحززة للغرض المقصود منه. القرار ليس مسألة ما هو “أحسن,” ولكنها صحيحة وظيفيًا لموقع محدد داخل النظام.

عامل 6: الدور الذي لا غنى عنه للشهادات والمعايير

في عالم الهندسة والبناء, الثقة ليست مفهوما مجردا; إنه مبني على أساس من الأدلة التي يمكن التحقق منها. عندما نحدد مكونًا مثل أداة التوصيل الميكانيكية المحززة, خاصة في النظام النقدي, نحن نثق في قدرته على الأداء كما وعدنا. ولكن على أي أساس يمكننا أن نمنح هذه الثقة؟? تكمن الإجابة في العالم الصارم لشهادات الطرف الثالث ومعايير الصناعة. توفر أنظمة التحقق هذه هدفًا, ضمان محايد للجودة, أمان, والأداء. إن اختيار أداة التوصيل دون الحصول على الشهادات المناسبة يشبه تعيين جراح بدون ترخيص طبي - وهو خطر غير ضروري وغير مقبول.

شهادة من هيئة مرموقة مثل UL (مختبرات الضامنين) أو FM Global هو أكثر من مجرد ملصق على المنتج. إنه يمثل التزام الشركة المصنعة المستمر بنظام الجودة الذي يتم تدقيقه واختباره بشكل مستمر. إنه يدل على أن المنتج لم يجتاز مجموعة أولية من اختبارات الأداء فحسب، بل يخضع أيضًا لفحوصات المصنع المنتظمة واختبارات المتابعة للتأكد من أن جودة المنتج المباع اليوم هي نفس الجودة التي تمت الموافقة عليها في الأصل.

قائمة UL وموافقة FM: المعيار الذهبي في سلامة الحياة

لأنظمة الحماية من الحرائق, تعد قائمة UL وموافقة FM من الشهادات الأكثر أهمية. كما ذكرنا سابقا, هذه إلزامية في معظم الولايات القضائية لتطبيقات سلامة الحياة. يجدر التعمق في ما تنطوي عليه هذه العملية, لأنه يكشف عن مستوى التدقيق الذي تخضع له هذه المنتجات.

ماي (مختبرات الضامنين): UL هي شركة عالمية لإصدار شهادات السلامة تعمل على تطوير المعايير واختبار المنتجات من أجل السلامة. لكي تصبح أداة التوصيل الميكانيكية المحززة مدرجة في قائمة UL بموجب معيار مثل UL 213, “المعيار الخاص بالتركيبات ذات الحشيات المطاطية لخدمة الحماية من الحرائق,” يجب أن يجتاز سلسلة من الاختبارات الصعبة. وتشمل هذه:

• اختبار القوة الهيدروستاتيكية: تتعرض أداة التوصيل لضغط لا يقل عن أربعة أو خمسة أضعاف ضغط العمل المقدر لضمان عدم انفجارها.
• اختبار التسرب: يتم اختبار المفصل للتأكد من عدم وجود تسربات عند الضغط المنخفض والعالي.
• اختبارات الانحناء والانحراف: يتعرض التجميع لقوى الانحناء لمحاكاة الضغوط الهيكلية, ويجب ألا يتسرب أو يفشل. وهذا مهم بشكل خاص للتحقق من أداء أدوات التوصيل المرنة.
• اختبار الاهتزاز: يتم اهتزاز المفصل لفترة ممتدة لمحاكاة الضغوط الميكانيكية والتأكد من بقائه آمنًا.
• عمر الحشية واختبارات المواد: تخضع مادة الحشية المرنة للتقادم المتسارع في الأفران للتحقق من ثباتها على المدى الطويل ومقاومتها للتدهور.

قائمة UL خاصة بالتطبيق, تصنيف الضغط, ونطاق الحجم الذي تم اختباره. أداة التوصيل المدرجة في قائمة UL لـ 300 لا يمكن افتراض أن نظام الرش الرطب PSI مناسب لتطبيق مختلف دون قائمة منفصلة.

اف ام العالمية (FM): FM Global هي شركة تأمين تجارية على الممتلكات، وقد قادها نهجها الهندسي لمنع الخسائر إلى تطوير مجموعتها الخاصة من معايير الموافقة التي تحظى باحترام كبير.. موافقة FM على أداة التوصيل الميكانيكية المحززة (بموجب معايير مثل FM 1920, “معيار الاعتماد لوصلات ووصلات الأنابيب ذات الأطراف المحززة”) هو بالمثل صارم وغالبًا ما يُنظر إليه على أنه أكثر تطلبًا من اختبار UL في بعض النواحي. تركز موافقات FM بشدة على الأداء في ظل ظروف الحريق والحمل الهيكلي الواقعية.

عند تحديد قارنة توصيل ميكانيكية محززة مدرجة في قائمة UL و/أو معتمدة من FM, أنت لا تشتري فقط قطعة من الأجهزة. أنت تستفيد من البحث المكثف, اختبار, ومراقبة الجودة المستمرة لهذه المنظمات ذات الشهرة العالمية. وهذا يوفر راحة البال للمصمم, المثبت, وصاحب المبنى.

امتثال أوسع: أستم, ايزو, ومعايير أخرى

ما وراء الموافقات التي تركز على سلامة الحياة من UL وFM, وهناك مجموعة من المعايير الأخرى التي تحكم المواد وتصنيع مكونات أدوات التوصيل. ويضمن الامتثال لهذه المعايير مستوى أساسيًا من الجودة وقابلية التشغيل البيني.

ASTM الدولية (الجمعية الأمريكية للاختبارات والمواد سابقا): تقوم ASTM بتطوير ونشر المعايير الفنية لمجموعة واسعة من المواد, منتجات, أنظمة, والخدمات. لاقتران ميكانيكي مخدد, العديد من معايير ASTM ذات صلة:

• ASTM A536: تحدد هذه المواصفة القياسية متطلبات مسبوكات حديد الدكتايل, المواد المستخدمة في السكن اقتران. كما ناقشنا, درجة 65-45-12 هو الشرط النموذجي, ضمان القوة والليونة اللازمة.
• أستم D2000: توفر هذه المواصفة القياسية نظام تصنيف للمواد المطاطية. غالبًا ما يتم تحديد الحشيات بتسمية من هذا المعيار (على سبيل المثال, قد يتم تحديد حشية EPDM على أنها تلبي ASTM D2000 M2BG710), والتي تحدد خواصه الفيزيائية مثل قوة الشد, صلابة, ومقاومة الحرارة والزيت.
• أستم A193/A194: غالبًا ما تحكم هذه المعايير مواصفات المواد الخاصة بالمسامير والصواميل المستخدمة في أدوات التوصيل, التأكد من أن لديهم القوة والخصائص المطلوبة.

ايزو (المنظمة الدولية للتوحيد القياسي): للمشاريع في أوروبا وأجزاء أخرى من العالم, غالبًا ما يكون الامتثال لمعايير ISO مطلوبًا. ايزو 9001 هو معيار لأنظمة إدارة الجودة. الشركة المصنعة التي هي ISO 9001 معتمد, مثل السمعة الشركة المصنعة للتجهيزات Jianzhi, لقد أثبت أن لديه قوة, عملية موثقة لضمان جودة المنتج المتسقة, من مصادر المواد الخام إلى التفتيش النهائي (مجموعة صب جيانغزي, بدون تاريخ-ب). وهذا يوفر طبقة إضافية من الثقة في قدرات الشركة المصنعة.

مسؤولية المحدد

إن وجود هذه المعايير والشهادات لا يعفي المصمم أو المشتري من المسؤولية. إنها وظيفتك أن:

1. تحديد المعايير المطلوبة: حدد الشهادات الإلزامية لتطبيقك وسلطتك القضائية المحددة. هذا غير قابل للتفاوض للحماية من الحرائق.
2. تحديد المتطلبات: اذكر بوضوح في مواصفات مشروعك وطلبات الشراء أن جميع الوصلات الميكانيكية المحززة يجب أن تكون مدرجة في قائمة UL, تمت الموافقة على FM, أو متوافقة مع المعايير الأخرى ذات الصلة.
3. التحقق من الامتثال: لا تأخذ كلمة المورد لذلك. اطلب التوثيق. يجب أن يحمل المنتج نفسه وعبوته العلامات الرسمية لهيئات التصديق (على سبيل المثال, شعار UL أو FM). يمكنك في كثير من الأحيان التحقق من القائمة في الدليل الإلكتروني الخاص بجهة التصديق.

في السوق العالمية, من السهل العثور على منتجات تبدو وكأنها أداة توصيل ميكانيكية محززة معتمدة ولكنها تفتقر إلى التحقق الفعلي من جهة خارجية. قد تكون هذه المنتجات أرخص, ولكن التكلفة المحتملة للفشل – من حيث الأضرار التي لحقت بالممتلكات, التوقف, أو حتى الخسائر في الأرواح – لا تحصى. الشهادات هي لغة الثقة في المجال الهندسي. يعد تعلم التحدث بها بطلاقة شرطًا أساسيًا للتصميم المسؤول.

عامل 7: تقييم كفاءة التثبيت وتكاليف الملكية طويلة الأجل

إن الاعتبار النهائي الذي نأخذه عند اختيار أداة التوصيل الميكانيكية المحززة هو الاعتبار الذي يمتد إلى ما هو أبعد من المواصفات الفنية ويصل إلى الحقائق العملية والاقتصادية للمشروع: التكلفة الإجمالية للملكية. من الأخطاء الشائعة التركيز فقط على سعر الشراء الأولي لأداة التوصيل. وهذه وجهة نظر قصيرة النظر تتجاهل أهم عوامل التكلفة في أي مشروع أنابيب: العمل والوقت. يتم الكشف عن الميزة الاقتصادية الحقيقية لنظام التوصيل الميكانيكي المحزز عندما نقوم بتقييم تأثيره على كفاءة التركيب والصيانة على المدى الطويل.

يتطلب التحليل الاقتصادي الشامل أن نفكر مثل مدير المشروع ومالك المنشأة في وقت واحد. يجب علينا أن نزن تكلفة المواد الأولية مقابل التوفير في العمالة في المراحل النهائية, الجدول الزمني للمشروع, والصيانة المستمرة.

سرعة التجميع: ثورة في تكاليف العمالة

تتمثل الفائدة الاقتصادية الوحيدة الأكبر لأداة التوصيل الميكانيكية المحززة في التخفيض الكبير في وقت التركيب وتكلفة العمالة مقارنة بطرق الربط التقليدية مثل اللحام أو التشفيه.

دعونا نحلل عملية صنع المفصل.

لحام: يتطلب المفصل الملحوم مهارة عالية (وبالتالي مدفوعة الأجر للغاية) لحام. تتضمن العملية إعدادًا دقيقًا لنهاية الأنبوب (الميلا), محاذاة دقيقة, تمريرات لحام متعددة, وغالباً ما يتم فحص ما بعد اللحام (مثل الأشعة السينية للأنظمة الحرجة). إنها بطيئة, عملية منهجية تتطلب أ “العمل الساخن” يسمح, تنطوي على مراقبة الحرائق وخلق مخاطر الحريق المحتملة. تتطلب الأبخرة والضوء المتولد أيضًا بروتوكولات أمان محددة.

التشفيه: تتجنب الوصلة ذات الحواف خطر الحريق الناتج عن اللحام ولكنها تقدم تعقيداتها الخاصة. إنها تتضمن لحام شفتين على طرفي الأنبوب, في انتظار أن يبردوا, إدخال حشية بين وجوه الحافة, ومن ثم تشديد عدد كبير من البراغي بنمط نجمي محدد لضمان ضغط متساوي للحشية. يعد سوء محاذاة فتحات المسامير مشكلة شائعة يمكن أن تؤدي إلى تأخيرات كبيرة.

اقتران ميكانيكي مخدد: يتطلب المفصل المحزز عاملاً واحدًا, في كثير من الأحيان مع الحد الأدنى من التدريب المتخصص. العملية بسيطة:

1. قم بتشحيم الحشية ووضعها على أطراف الأنبوب.
2. ضع جزأين الإسكان فوق الحشية.
3. أدخل البراغي وأحكم ربط الصواميل باستخدام مفتاح ربط بسيط أو مفك تصادمي حتى يكون هناك اتصال من المعدن إلى المعدن عند وسادات المسامير.

هذا كل شيء. المشترك كامل. لا يوجد خطر الحريق, لا تدخن, ولا تنتظر التبريد. تظهر الدراسات والبيانات الميدانية باستمرار أن تركيب أداة التوصيل الميكانيكية المحززة أسرع بثلاث إلى خمس مرات من اللحام وأسرع مرتين إلى ثلاث مرات من تشفيه وصلة من نفس الحجم. في مشروع كبير يضم آلاف المفاصل, يُترجم توفير الوقت هذا مباشرةً إلى انخفاض كبير في تكاليف العمالة وجدول زمني مضغوط بشكل كبير للمشروع. ويعني الجدول الزمني الأقصر إمكانية وضع المبنى أو المنشأة في الخدمة في وقت أقرب, توليد الإيرادات في وقت سابق.

تقدم هذه السرعة أيضًا عنصرًا من القدرة على التنبؤ. الوقت اللازم لعمل وصلة محززة ثابت للغاية, في حين يمكن أن تختلف أوقات اللحام بشكل كبير اعتمادًا على مهارة اللحام وظروف الحقل. هذه القدرة على التنبؤ تجعل تخطيط المشروع وتقدير التكلفة أكثر دقة.

صيانة, تعديل, ووقت تشغيل النظام

وتمتد التكلفة الإجمالية للملكية إلى ما هو أبعد من مرحلة البناء الأولية. يجب علينا أيضًا أن نأخذ في الاعتبار تكلفة الصيانة, إصلاح, وتعديل نظام الأنابيب طوال فترة خدمته بأكملها. هنا مرة أخرى, توفر أداة التوصيل الميكانيكية المحززة مزايا مميزة.

سهولة الوصول: على عكس المفصل الملحوم, والتي يجب قطعها وإعادة لحامها لأي تعديل, المفصل المحزز هو اتحاد حقيقي. ببساطة عن طريق فك الاثنين (أو أكثر) البراغي, يمكن إزالة جزء من الأنابيب بسهولة للصيانة, بصلح, أو إعادة تكوين النظام. هذه ميزة كبيرة للوصول إلى مكونات مثل الصمامات, مصافي, أو المبادلات الحرارية التي قد تتطلب صيانة دورية. يتم قياس الوقت المستغرق لعزل وإزالة المضخة المتصلة بوصلات محززة بالدقائق, ليس ساعات. وهذا يقلل بشكل كبير من وقت توقف النظام, والتي يمكن أن تصل قيمتها في منشأة صناعية أو مركز بيانات إلى آلاف الدولارات في الساعة.

التفتيش البصري: الميزة الرئيسية لتصميم أداة التوصيل الميكانيكية المحززة هي أن التثبيت الصحيح يمكن التحقق منه بصريًا. عندما يتم ربط البراغي إلى النقطة التي تلتقي فيها وسادات البراغي الموجودة على أجزاء الهيكل, تم تثبيت المفصل بشكل صحيح. ليست هناك حاجة لمفاتيح عزم الدوران أو إجراءات التفتيش المعقدة. هذا بسيط, يمنح التأكيد المرئي الموثوق به القائمين على التركيب والمفتشين الثقة ويقلل من احتمالية حدوث أخطاء في التثبيت قد تؤدي إلى تسربات مستقبلية.

تقليل هدر المواد: عندما يحتاج النظام إلى التعديل, غالبًا ما يمكن إعادة استخدام أدوات التوصيل وحتى أقسام الأنابيب المحززة. في نظام ملحوم, عادة ما تكون المقاطع المقطوعة من الأنابيب خردة. تعمل إمكانية إعادة الاستخدام هذه على تقليل هدر المواد والتكلفة على مدار عمر المنشأة.

عند أخذ كل هذه العوامل في الاعتبار، يتم تقليل عمالة التركيب, جداول زمنية أقصر للمشروع, صيانة مبسطة, زيادة وقت تشغيل النظام, والفحص البصري - يصبح سعر الشراء الأولي لأداة التوصيل الميكانيكية المحززة مجرد جزء صغير من معادلة اقتصادية أكبر بكثير. في حين أن تكلفة الوصلة الواحدة قد تكون أكثر من تكلفة المواد المستخدمة في وصلة ملحومة واحدة, تكون التكلفة الإجمالية المثبتة دائمًا أقل. وعندما يتم أخذ فوائد الصيانة مدى الحياة في الاعتبار, تصبح الحالة الاقتصادية مقنعة بشكل كبير. إن اختيار أداة التوصيل الميكانيكية المحززة ليس مجرد قرار هندسي; إنه قرار تجاري ذكي.

الأسئلة المتداولة (التعليمات)

ما هو الفرق الأساسي بين أداة التوصيل الميكانيكية المرنة والصلبة؟? تم تصميم أداة التوصيل المرنة للسماح بالحركة الخاضعة للتحكم, مثل التمدد الحراري, انحراف, وامتصاص الاهتزازات, مما يجعلها مثالية لتشغيل الأنابيب الطويلة والتطبيقات الزلزالية. تم تصميم أداة التوصيل الصلبة لمنع الحركة وتوفير وصلة ثابتة, على غرار اللحام أو شفة, وهو أمر ضروري لدعم المكونات الثقيلة والحفاظ على المحاذاة في مناطق مثل الغرف الميكانيكية.

هل يمكنني إعادة استخدام الحشية من أداة التوصيل المحززة؟? لا, يوصى بشدة بعدم إعادة استخدام الحشية أبدًا. عندما يتم تثبيت الحشية وضغطها, يستغرق الأمر أ “تعيين” إلى الشكل المحدد لهذا المفصل. إزالته ومحاولة إعادة تثبيته, حتى في نفس الموقع, من المحتمل أن يؤدي ذلك إلى ضعف الختم والتسريبات. الحشيات غير مكلفة مقارنة بتكلفة إصلاح التسرب, لذلك استخدم دائمًا حشية جديدة لكل وصلة جديدة أو مُعاد تجميعها.

كيف تؤثر عملية الحز على معدل ضغط الأنبوب? للفة الحز, حيث يتم إزاحة المواد بدلاً من إزالتها, يكون التأثير على معدل ضغط الأنبوب ضئيلًا ويتم حسابه في تقييمات الضغط المعتمدة من قبل الشركة المصنعة لأداة التوصيل. لقطع الحز, الذي يزيل المواد, جدار الأنبوب ضعيف. يجب استخدام هذه الطريقة فقط على الأنابيب ذات الجدران الثقيلة (على سبيل المثال, جدول 40 أو أثقل), ويجب أن يكون سمك الجدار المتبقي تحت الأخدود كافياً للتعامل مع ضغط النظام. اتبع دائمًا إرشادات الشركة المصنعة فيما يتعلق بجدول الأنابيب وطريقة الحز.

هو مفتاح عزم الدوران مطلوب لتثبيت أداة التوصيل الميكانيكية المحززة? عمومًا, لا. تم تصميم معظم الوصلات المحززة بحيث يتم ربطها حتى تقوم وسادات المسامير الموجودة على أجزاء المبيت بالاتصال من المعدن إلى المعدن. يوفر هذا تأكيدًا مرئيًا بسيطًا وموثوقًا للتثبيت الصحيح دون الحاجة إلى مفتاح عزم الدوران المُعاير. لا يوفر الإفراط في الربط بعد هذه النقطة أي فائدة ويمكن أن يؤدي إلى تلف البراغي أو الهيكل.

هي الوصلات المحززة المناسبة لحمل السوائل غير الماء? نعم, ولكن من المهم للغاية اختيار مادة الحشية الصحيحة. حشية EPDM القياسية مخصصة لخدمات المياه فقط. للمنتجات البترولية, زيوت, أو الهواء مع أبخرة الزيت, النتريل (نبر) يجب استخدام الحشية. لدرجات الحرارة المرتفعة أو المواد الكيميائية العدوانية, الحشيات المتخصصة مثل السيليكون أو الفلوروإيلاستومر (FKM) مطلوبة. تأكد دائمًا من التوافق الكيميائي مع الشركة المصنعة للوصلة.

ما هي المزايا الرئيسية للوصلات المحززة على اللحام? المزايا الرئيسية هي السرعة, أمان, وسهولة الصيانة. التثبيت أسرع بما يصل إلى خمس مرات, لا يتطلب أي تصاريح عمل ساخنة أو مخاطر الحريق, ويمكن إجراؤها بواسطة عمالة أقل تخصصًا. يمكن تفكيك المفاصل بسهولة للوصول إلى النظام وصيانته, على عكس اتصال ملحوم دائم.

هل يمكن استخدام أدوات التوصيل المحززة في المناطق الزلزالية? نعم, يوصى بها بشدة للمناطق الزلزالية. يتم استخدام أدوات التوصيل المحززة المرنة بشكل استراتيجي لاستيعاب الحركة التفاضلية بين هياكل البناء أثناء الزلزال, منع فواصل الأنابيب وضمان الأنظمة الحيوية, مثل رشاشات النار, تبقى وظيفية. غالبًا ما يكون استخدامها مُلزمًا بقوانين التصميم الزلزالي مثل NFPA 13.

خاتمة

عملية اختيار أداة التوصيل الميكانيكية المحززة المناسبة لـ 2026 وما بعده هو تمرين في الهندسة المدروسة والتقييم الشامل. فهو يتطلب منا تجاوز المقارنة البسيطة بين علامات الأسعار والانخراط في السرد الأعمق لحياة النظام. وقد رأينا أن هذا القرار يرتكز على سبعة أركان: الاحترام الصارم لحدود الضغط ودرجة الحرارة, فهم عالم المواد للعلب والحشيات, محاذاة تركز على التطبيق للميزات للعمل, اهتمام الحرفي بإعداد الأنابيب, تقدير المصمم للانقسام بين المرونة والصلابة, إصرار الجهة التنظيمية على شهادة تم التحقق منها, وفهم مدير المشروع لإجمالي تكلفة الملكية.

كل من هذه العوامل مترابطة, تشكيل شبكة من الاعتبارات التي تحدد معًا نجاح وصلة الأنابيب. الفشل في مجال واحد يضر بسلامة الكل. من خلال تبني هذا النهج الشامل, نحن نرتقي باختيار أداة التوصيل الميكانيكية المحززة من مهمة شراء عادية إلى قرار تصميم حاسم. نحن نضمن أن نظام الأنابيب الناتج لا يتم بناؤه بسرعة وبشكل اقتصادي فحسب، بل يكون قويًا أيضًا, موثوق, ومرونة لعقود قادمة. الهدف النهائي هو بناء أنظمة يمكننا الوثوق بها, ويتم تشكيل هذه الثقة من خلال التحقيق الدؤوب, اختيارات مستنيرة, والالتزام بالجودة في كل خطوة.

مراجع

ASCE (الجمعية الأمريكية للمهندسين المدنيين). (2016). ASCE/ستة 7-16: الحد الأدنى من الأحمال التصميمية والمعايير المرتبطة بها للمباني والمنشآت الأخرى. الجمعية الأمريكية للمهندسين المدنيين.

موافقات وزير الخارجية. (2019). معيار الاعتماد لوصلات ووصلات الأنابيب ذات النهاية المحززة (رقم الفصل 1920). اف ام العالمية.

مجموعة صب جيانغزي. (بدون تاريخ-أ). مجموعة صب خبي جيانزي. تم الاسترجاع في فبراير 2, 2026, من

مجموعة صب جيانغزي. (بدون تاريخ-ب). تركيبات حديدية قابلة للطرق. تم الاسترجاع في فبراير 2, 2026, من

تركيبات جيانزي. (2023, ديسمبر 13). ما هو المفصل المحزز? تم الاسترجاع في فبراير 2, 2026, من

MalleableIron-PipeFitting.com. (اختصار الثاني.). ملف الشركة. تم الاسترجاع في فبراير 2, 2026, من

الرابطة الوطنية للحماية من الحرائق. (2022). NFPA 13: معيار تركيب أنظمة الرش. NFPA.

مختبرات الضامنين. (2018). ماي 213: المواصفة القياسية للتجهيزات ذات الحشيات المطاطية لخدمة الحماية من الحرائق. معايير UL.
